Vi har färdigställt installation av skymningsrelä och ny styrning för fasadbelysning i Ulriksdal, Solna, Stockholms län. Arbetet inleddes med en genomgång av befintlig anläggning, lastberäkning och val av matningspunkt i elcentralen. Vi tog fram en enkel styrprincip som kombinerar skymningsrelä med manuell överstyrning för service och helgdagar. Kabeldragning planerades med korta stråk och diskreta fästen för att passa fasadens utförande. En separat grupp med dvärgbrytare och jordfelsbrytarskydd avsattes för anläggningen, och vi dokumenterade ändringarna i gruppförteckningen. Placeringen av givaren projekterades så att den inte påverkas av ströljus från armaturerna, med fri sikt mot himlen och skydd mot nederbörd.

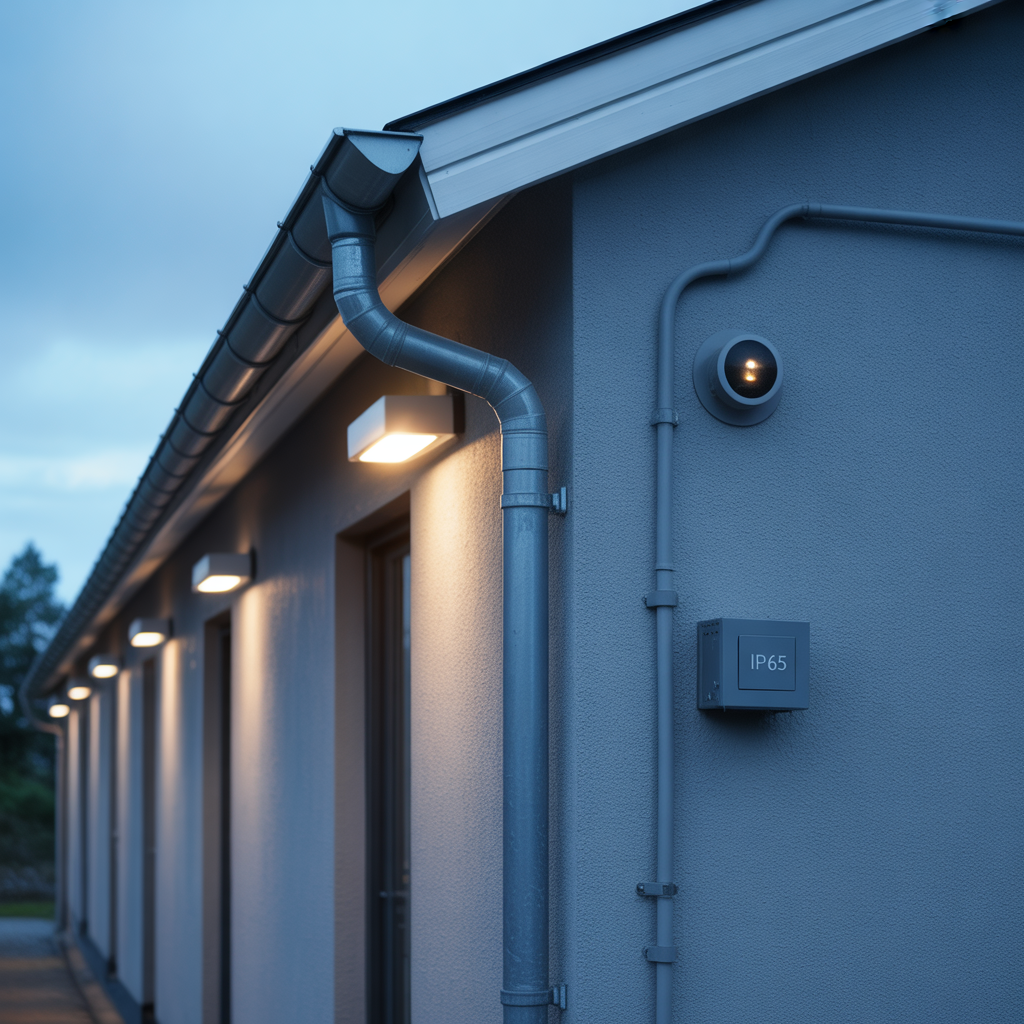

Monteringen utfördes på höjd med lift enligt arbetsberedning. Givaren sattes på ett väderutsatt men skuggat läge med rostfria fästdon och tätade genomföringar. Till utomhusdelarna användes UV-beständig installationskabel för fast förläggning i skyddsrör, och alla skarvar placerades i kapslade dosor med minst IP65 och dragavlastning. Inne i centralen installerades ett styrrelä och, där lasten krävde det, en kontaktor dimensionerad för ström och brytförmåga. En återfjädrande tryckknapp ger möjlighet till tillfällig tändning utan att störa automatiska lägen. Kablar märktes i båda ändar och vi lade kabelreserver för framtida service. Luxnivån för skymningsreläet ställdes in enligt önskad tänd- och släcktider, med finjustering efter provkörning.
Kvalitetssäkringen omfattade egenkontroll enligt gällande rutiner och kontroller mot Elinstallationsreglerna SS 436 40 00. Vi arbetade spänningslöst med låsning och skyltning vid inkoppling, utförde isolationsmätning, mätte kontinuitet i skyddsledare och verifierade jordfelsbrytarens funktion. Funktionsprov gjordes genom att simulera skymning och kontrollera att bely
